Manual Alemán Anticarro del PaK.40 de 7,5cm

En este manual alemán hay alguna información sobre la munición y el significado de los colores de los dibujos.

El PaK.40 empleaban la siguiente munición:

• Azul - Munición Perforante

• Rojo - Munición de Carga Hueca (HEAT)

• Verde - Munición Subcalibrada (APCR)
• Amarillo - Munición Alto Explosivo


Las siluetas de los carros de combate significan lo siguiente:

• Color Negro: Daños Importantes.
• Sombreado: Daños ligeros

• Blando: Sin efecto.

Básicamente significa que en negro la zona es perforable, y por lo tanto los daños serán importantes. La zona sombreada puede causar efectos como fuego en el motor, romper cadenas o romper el cañón, por ejemplo. Las zonas blancas son impenetrables y sin efecto.

Pinchar en la imagen para agrandar

• Contra el Matilda II, la munición de carga hueca sólo debe usarse contra superficies verticales. La munición perforante tiene marcadas las distancias a las que puede penetrar las áreas frontales (500-1200m), laterales y traseras. La munición explosiva se puede usar contra las cadenas, en los huecos laterales o en la parte trasera incluso puede provocar fuego.


• Contra el Valentine, mismo esquema que contra el Matilda II. Los datos de distancia son teóricos, por lo que podrían variar, pero en base a la protección del vehículo, la estimación es que se puede penetrar desde mayor distancia (1500m).


Pinchar en la imagen para agrandar

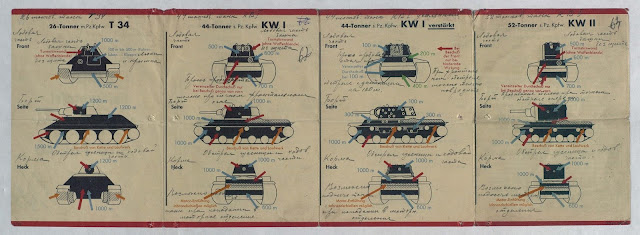

• Contra el T-34, la munición HEAT sólo usarla contra el frontal de la torreta (alrededor del mantelete), laterales y parte trasera. La munición perforante puede penetrar todo el T-34, desde los 1000m en el mantelete, de 100-500 en la puerta del conductor y desde los 500m en la nariz. La munición explosiva sólo debe emplearse disparando entre las cadenas y contra el motor. En este caso no se hace mención a un posible fuego.


• Contra el KV-1, la munición HEAT se puede usar contra el frontal bajo, frontal de la torreta, la plancha del conductor, laterales y parte trasera del vehículo. La munición perforante penetra el frontal desde 500-700m según que parte y los laterales y parte trasera desde los 1000m. La munición explosiva puede ser usada contra los laterales (entre las ruedas) y en el motor con posibilidad de fuego.


• Contra el KV-1E (blindaje extra), la munición HEAT sólo penetra lateral bajo del casco y parte trasera. La munición perforante penetra el frontal del casco y torreta desde 100m y la munición APCR desde los 200m (plancha del conductor) y 400m (frontal bajo). La munición explosiva puede ser usada contra los laterales (entre las ruedas) y en el motor con posibilidad de fuego.

• Contra el KV-2, la munición HEAT se puede usar contra el frontal bajo, frontal de la torreta, la plancha del conductor, laterales y parte trasera del vehículo. La munición perforante penetra el frontal desde 500m en la torreta, 600m en el frontal alto y 700m en el frontal bajo. Los laterales y parte trasera son penetrados desde los 1000m. La munición explosiva puede ser usada contra los laterales (entre las ruedas) y en el motor con posibilidad de fuego.

Fuente: http://tankarchives.blogspot.com.es/2016/12/pak-40-penetration-tables.html

Artículo creado/traducido por ACB, el Mutie
